LC2030 Ausbildungsanlage

Beschreibung

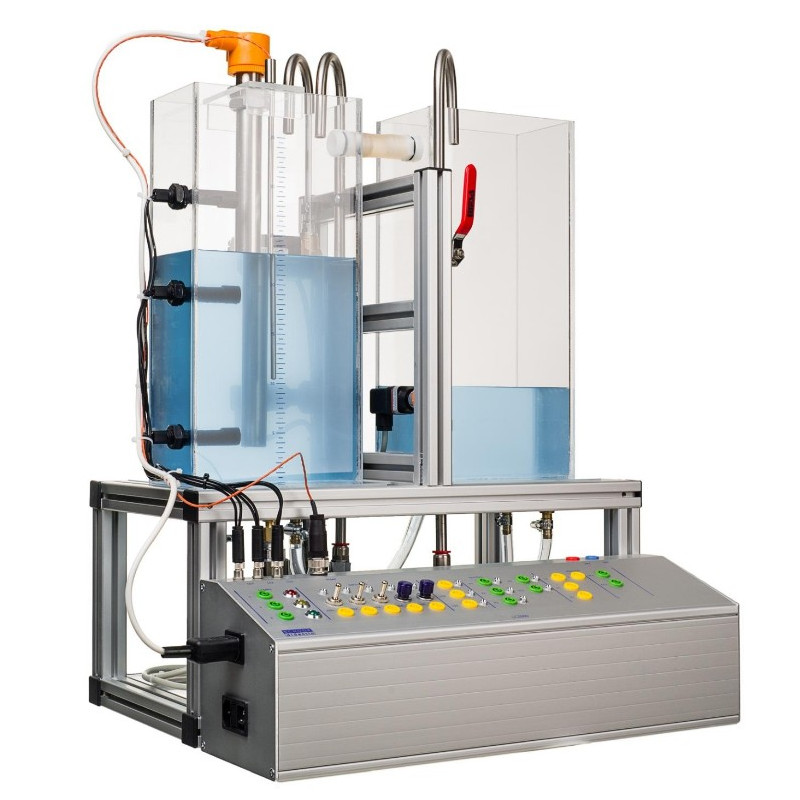

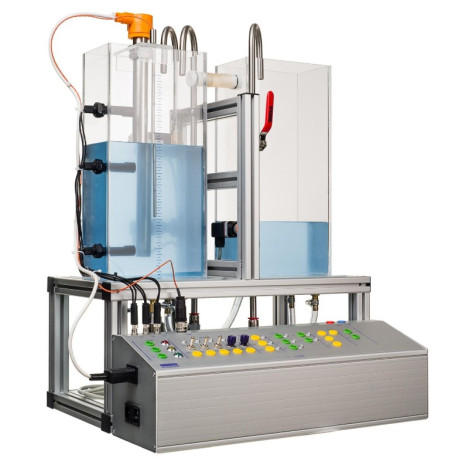

Die LC2030 Ausbildungsanlage wurde speziell für die Ausbildung im Bereich Steuerungs und Regelungstechnik entwickelt. Sie ermöglicht das praktische Üben einfacher Steueraufgaben bis hin zu komplexen Regelkreisen wie Füllstands-, Durchfluss-, Druck- oder Temperaturregelung.

Alle Signale (0/2–10 V DC bzw. 24 V DC) stehen am übersichtlichen Bedienpult über 4-mm-Laborbuchsen zur Verfügung. Durch Schwimmerschalter oder einen Drucksensor wird der Füllstand erfasst. Die Steuerung erfolgt über regelbare Pumpen oder Ventile. Drei Leuchtmelder (rot/gelb/grün) zeigen Störungen oder Prozesszustände an.

Schalter, Taster und Meldeleuchten am Bedienpult ermöglichen die Umsetzung realitätsnaher Aufgabenstellungen wie Not Aus, Prozessstart/stopp oder Störungsanzeige.

Die Anlage eignet sich ideal zur schulischen Ausbildung sowie zur Vermittlung von Regelungstechnischen Inhalten im Bereich der Automatisierung und Mechatronik.

Funktionen

• Praxisnahe Schulung in Steuerungs- und Regelungstechnik
• Übungen zu Füllstand, Durchfluss, Druck und Temperatur
• Kompakte Simulation realer Prozesse
• Testen von Steuerstrategien mit Pumpen, Ventilen, Sensoren
• Arbeiten mit 0/2–10 V und 24 V DC Signalen
• Verbindung von Sensorik, Aktorik und Steuerung
• Steueraufgaben wie Start/Stopp, Not-Aus, Störung
• Prozessanzeige über LEDs
• Prüfungsvorbereitung Mechatronik & Automatisierung
• Erweiterbar mit Sensorik, Aktorik und Software

zusätzliche Optionen (kostenpflichtig)

• Durchflussregelung mit regelbarer Pumpe
• Füllstandregelung mit Regelventil
• Durchflussregelung mit regelbarem Ventil (Füllstandregelung mit Regelventil benötigt)
• Temperaturregelung
• Kühler für Temperaturregelung
• Druckregelung mit regelbarer Pumpe (inklusive Manometer)
• Lernsoftware LC2030-Training
• Abdeckhaube für LC2030 aus Kunstleder
• I/O-Board 6288 USB



Einführung in die Ausbildungsanlage LC2030
