Info
| Simulationsart | Basisgeräte |
Beschreibung

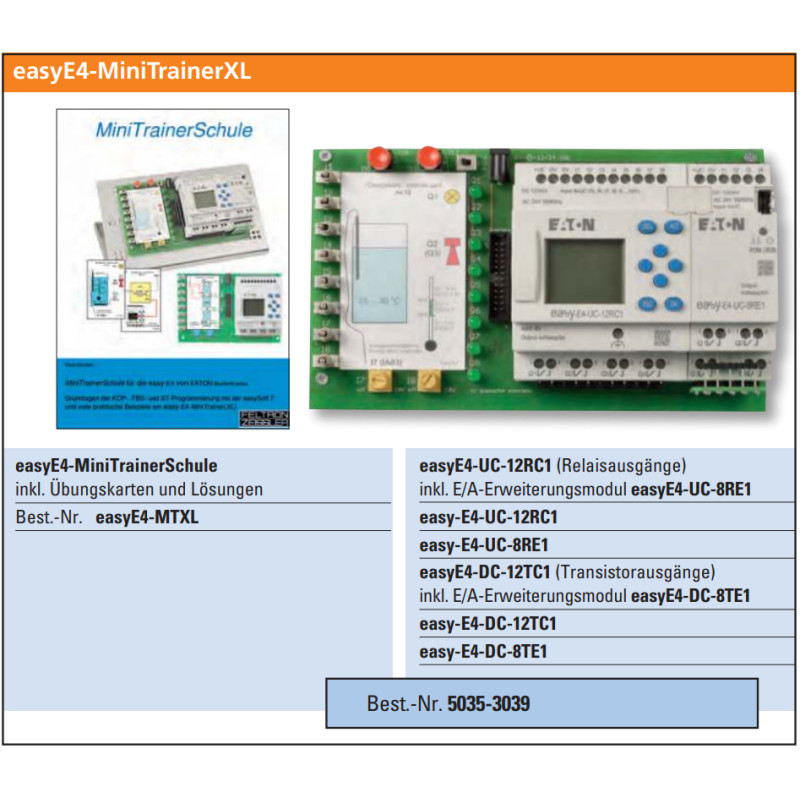

Der easyE4-MiniTrainerXL kann mit der easy-E4-UC-12R (Relais-Variante) benutzt werden. Zusätzlich zum normalen easyE4-MiniTrainer haben Sie bei der XL-Variante die Möglichkeit das Erweiterungsmodul easy-E4-UC-8RE1 zu benutzen. Die Programmierung der Steuerung erfolgt mit der Programmier- und Bediensoftware easySoft 7. Die Steuerungsprogramme werden anschließend mit dem inkludierten Netzwerkkabel auf die Steuerung übertagen.
Mit Hilfe des easyE4-MiniTrainersXL haben Sie die Möglichkeit komplexere Steuerungsaufgaben zu realisieren. Neben optionalen Erweiterungsmodulen stehen bis zu 12 Eingänge und 8 Ausgänge zur Verfügung. Die Eingänge I18 und I20 sind als Öffner verdrahtet, somit haben Sie die Möglichkeit drahtbruchsichere Applikationen zu programmieren. Bei Nutzung eines Modells über die Interface Schnittstelle sind die Öffner wahlweise abschaltbar.
Das easyE4-MiniTrainer Board XL bietet folgende Features:
- 8 Rast/Tast-Schalter für die Eingänge
- 2 Potentiometer für die analogen Eingänge
- 8 LEDs für die Ausgänge
- 24-pol. Interfacebuchse zum Aufstecken von Übungsmodulen oder zum Anschließen von Übungsmodellen
- Druckknöpfe I18 und I20 als Öffner verdrahtet (abschaltbar)
Die easyE4-MiniTrainer Schule ist der ideale Einstieg in die Programmierung der easyE4. Mit Hilfe der easyE4-MiniTrainerSchule und dem MiniTrainerXL Trainingsboard haben Sie die Möglichkeit anhand von 30 praktischen Übungsaufgaben die Programmierung der easyE4 im Selbststudium zu erlernen. Sie beginnen mit einfachen Grundschaltungen und arbeiten sich anhand eines steigenden Niveaus zu anspruchsvolleren Übungen vor. Zur allen Übungen finden Sie auf unserm Server entsprechende Lösungsvorschläge.
Folgende Inhalte werden im Trainingshandbuch behandelt:
- Aufbau der Hardware
- Hardware Konfiguration der easySoft 7
- Programmier- und Bediensoftware der easySoft 7
- Boolsche Algebra als Grundlage der Verknüpfungstechnik
- Herstellerbausteine der easyE4
- Gerätetasten (P-Tasten)
- Erstellen eines Anwenderbausteins UF
- Importieren eines EASY500/700/800-Programms
- Geräte-Programmierung EDP
- Vernetzung der easy-E4
Lieferumfang:
- 1 x easyE4-MiniTrainerXL
- 2 x Stiftleisten zur Montage der easy-E4-(UC-12R)
- 1 x Steckernetzteil 100-240 V AC / 24 VDC / 1 A
- 1 x easyE4-MiniTrainerSchule (70 seitiges Übungsbuch)
- 20 x Übungskarten passend zur EASY-MiniTrainerSchule
- 1 x Netzwerkkabel
- Im Artikel 5035-3039 ist zusätzlich die easyE4-UC-12RC1 und das Erweiterungsmodul easy-E4-UC-8RE1 enthalten.
