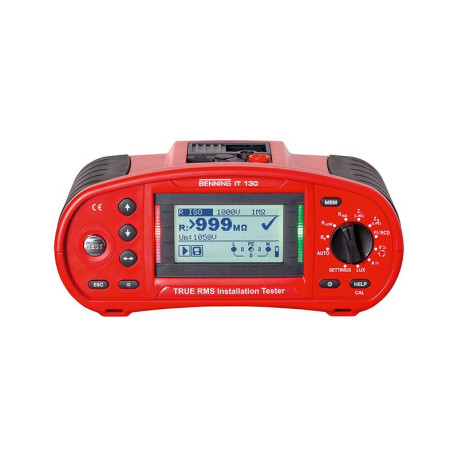

BENNING IT 130 VDE 0100-Messgerät & RCD

Sicherheitstechnische Prüfungen an elektrischen Anlagen gemäß VDE 0100/0105 und IEC 60364 nach Errichtung, Änderung oder als regelmäßige Wiederholungsprüfung können mit dem BENNING IT 130 einfach und rationell durchgeführt werden.

- Alle Messfunktionen direkt über Drehschalter anwählbar
- Messwertspeicher für 1800 Messungen
- Bidirektionale Schnittstelle (Upload/Download)
- Software BENNING PC-Win IT 130 zur Erstellung und Übertragung von Anlagenstrukturen auf das Prüfgerät
- Dokumentation gemäß ZVEH


Messfunktionen:
- Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindung (Prüfstrom: 200 mA mit Polaritätsumkehr)
- Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 V
- Leitungsimpendanz (L-N/L) mit Spannungsfall und Kurzschlussstrom
- Schleifenimpendanz (L-PE) ohne FI/RCD-Auslösung und Kurzschlussstrom
- Prüfung von FI/RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)
- TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung
- Erstfehler-Leckstrom im IT-Netz
- Erdungsmessung über 3-Leiter-Methode (optional über Edungsset)
- TRUE RMS Strom über Stromzangen BENNING CC 1/CC 2/CC 3 (optional)
- Beleuchtungsstärke über BENNING Luxmeter Typ B (optional)


Leistungsmerkmale:
- NEU: Messwertspeicher über 4 Ebenen: Objekt/Block/Sicherung/Messpunkt
- NEU: Bidirektionale Schnittstelle (USB/RS 232)
- NEU: Upload von Anlagenstrukturen und Download von Messwerten
- NEU: Integrierte Echtzeituhr (Messwert mit Datum/Uhrzeit)
- NEU: Eindeutige Gut/Schlecht-Anzeite über grüne/rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze
- NEU: Commander-Prüfspitzer mit TEST- und SPEICHER-Taste, sowie leuchtstarker LED-Messstellenbeleuchtung
- NEU: Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes
- Hilfefunktion mit Anschlussdiagramm
- Grafikdisplay mit Hintergrundbeleuchtung
- Stromversorgung über 6 Stück NiMH-AA-Akkus
- Akkuladefunktion im Gerät integriert

Protokoll-Software BENNING PC-Win IT 130:
- NEU: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung
- Messwertdownload und Protokollierung


Anzeige
Grafikdisplay (beleuchtet)

Niederohmmessung
0,01 Ohm - 2 k Ohm

Isolationswiderstand
10 k ohm - 1.000 M Ohm

Leitungsimpedanz (L-N/L)
0,01 Ohm - 10 k Ohm

Schleifenimpedanz (L-PE)
0,01 Ohm - 10k Ohm

Kurzschlussstrom
0,01 A - 200 kA

FI-/RCD-Prüfung
Typ AC/A/F und B/B+

Auslösezeit, -strom (Rampe)
Berührungsspannung, Autoprüfung

Drehfeld
Ja

Spannung, (TRUE RMS), Frequenz
1 V - 550 V, 0 Hz - 500 Hz

Erdungswiderstand
0,01 Ohm - 2.000 Ohm (über Erdungsset)

Strom (TRUE RMS)
0,1 mA - 400 A (über Zange)

Beleuchtungsstärke
0,01 lux - 20 klux (über Sensor)

Messwertspeicher
bis zu 1800 Messergebnisse

Schnittstellen
USB, RS 232

inkl. Software
BENNING PC-Win IT 130
